CJ750 vs M72 ?

[fcheva]

Bonjour,

Mais du coup, c'est où qu'il faut faire le réglage ?

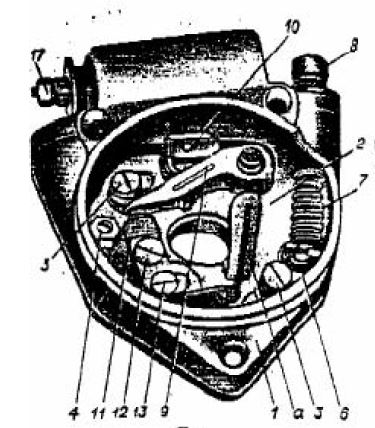

Lorsque je visse ou dévisse la vis de réglage du linguet (13), celui-ci se déplace effectivement mais les deux plots (entre 9 et 11) sont toujours en contact

La vis (12) ne sert qu'à la bloquer une fois le réglage fait

Par contre, en vissant ou dévissant la vis de réglage du linguet, ce que j'appel 1 sur la photo précédente se rapproche ou s'écarte de l'arbre.

[Guy et Claudette]

C'est un peu compliqué ton histoire
Pour moi la vis 13 doit être un excentrique qui fait avancer ou reculer la platine, et la 12 pour bloquer.
Encore faut-il que le linguet 9 soit au plus haut de la came

[fcheva]

Je commence à comprendre, je dois visser ou dévisser l'excentrique qui fait avancer ou reculer la platine pour obtenir ça :


Mon soucis est que mes plots se touchent toujours et que je n'ai pas d'écarts. Y a t'il un réglage à faire sur le linguet 9 ?

[Gruobel]

Je vais dire un truc débile, mais lorsque tu cherches à régler l'écartement de tes contacts, es tu bien sur une des cames qui actionne le linguet ? C'est à dire au point mort haut.
Si ce n'est pas le cas, la course de l'excentrique n'est pas suffisante pour les écarter.

[Guy et Claudette]

En fait je ne cherche pas le point mort haut du piston, mais plutôt le point le plus haut de la came.
Et si ça ne marche pas comme ça, c'est que t'as forcément un autre problème (ce n'est pas étonnant) faut bricoler

[westy64]

Le réglage se fait avec le linguet fixe, les trous oblongs sont là pour ça

Oups je relis à l'instant la question.
L'écart à régler est au niveau de la vis platinée

La mesure se fait donc au niveau du point 2

[fcheva]

Je vais dire un truc débile, mais lorsque tu cherches à régler l'écartement de tes contacts, es tu bien sur une des cames qui actionne le linguet ? C'est à dire au point mort haut.
Si ce n'est pas le cas, la course de l'excentrique n'est pas suffisante pour les écarter.

Bonsoir,

Cela a du sens d'autant que je n'ai pas regardé comment était la came au moment où j'ai remplacé les pièces.

Je vais voir ça demain.

Bonne soirée

[Guy et Claudette]

On va y arriver,
Et puis on n'est pas à l'abri d'un défaut de fabrication

[figue]

[fcheva]

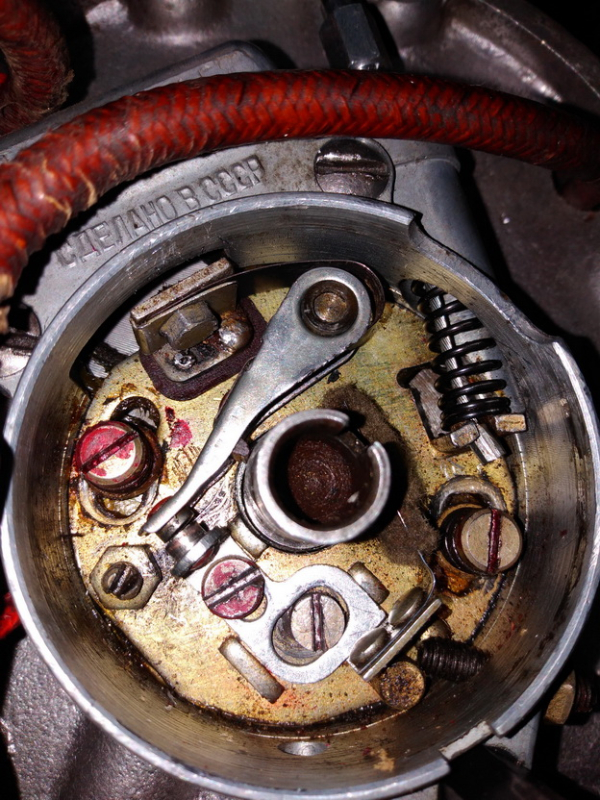

J'ai réussi, mais l'ajustement des pièces était à revoir (merci Dremel)

Ça donne ça avec maintenant mon écart de l'ordre de 0.4

C'est conforme à ça :
