Rallonge de la tige du frein AR et correction des angles d'attaque sur les biellettes mais ça bute entre chape et bras de la pédale, va falloir resortir la meuleuse . . .

Elle est bizarre ta biellette, et dans une position étrange aussi.
Au repos, la came arrière qui reçoit cette biellette doit être orientée environ à 30° vers l'avant.

[laurentg]

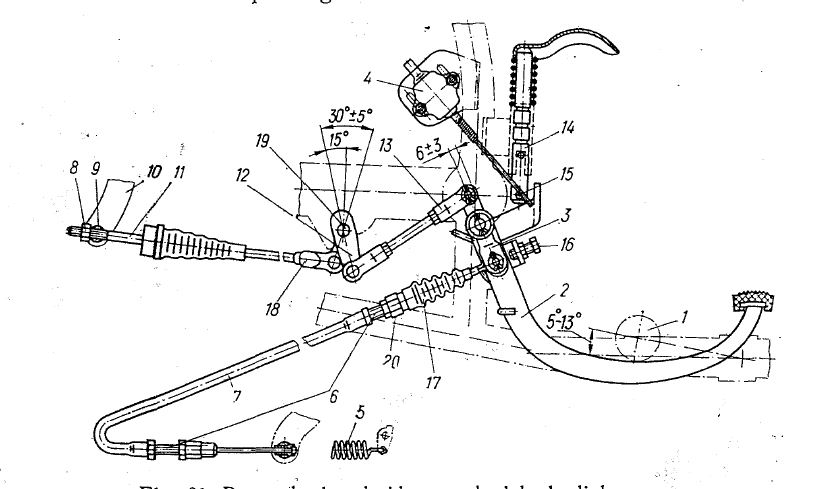

En fait, ce qui compte, c'est l'angle formé par la biellette du bras oscillant avec le tirant.
Pour le maximum de force, on doit osciller autour de 90° (moins de 90° en début de course, plus de 90° en fin de course) : c'est ce que fait apparaitre ton schéma.

[laurentg]

Les travaux du jour :

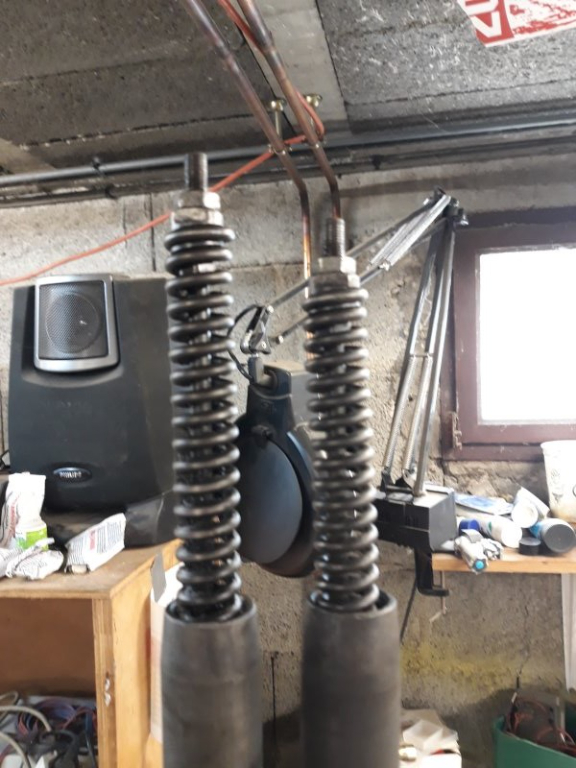

dépose de la fourche, encore une bizarrerie, j'ai un ressort (et sa tige) qui est plus court à gauche qu'à droite ?!? Normal ? ou usuel ?

[laurentg]

J'ai voulu la faire péter mais rien à faire . . .
Gavage carbus, bougies sèches, humides, sèches, étincelle présente à l'air libre, start pilote, avance mini, maxi, séchage des cylindres à la souflette, etc . . . pas une explosion alors qu'elle en avait fait quelques unes la semaine dernière.

Je mesure la tension à la bobine : 4.5 V alors que j'ai 6.3V à la batterie.

Je regarde alors vers les rupteurs et je trouve le carter d'allumeur qui bouge, ses 3 vis à tête fraisées qui l'immobilisent sur le carter moteur ne sont pas bien serrées.
Je constate qu'il y a du jeu entre l'alésage de l'allumeur et l'arbre à cames des rupteurs : un sillon hélicoïdal dans l'alésage de l'allumeur, c'est pour refouler l'huile moteur, c'est bien ça ?

Le sillon, bien usé sur la moitié de la circonférence de l'alésage :

[tartempion]

bizarre, je n'ai pas souvenir de ce retour d'huile, mais peut être dis je une connerie....

[westy64]

bizarre, je n'ai pas souvenir de ce retour d'huile, mais peut être dis je une connerie....

Moi non plus je n'ai pas souvenir de ce sillon.

[westy64]

Les travaux du jour :

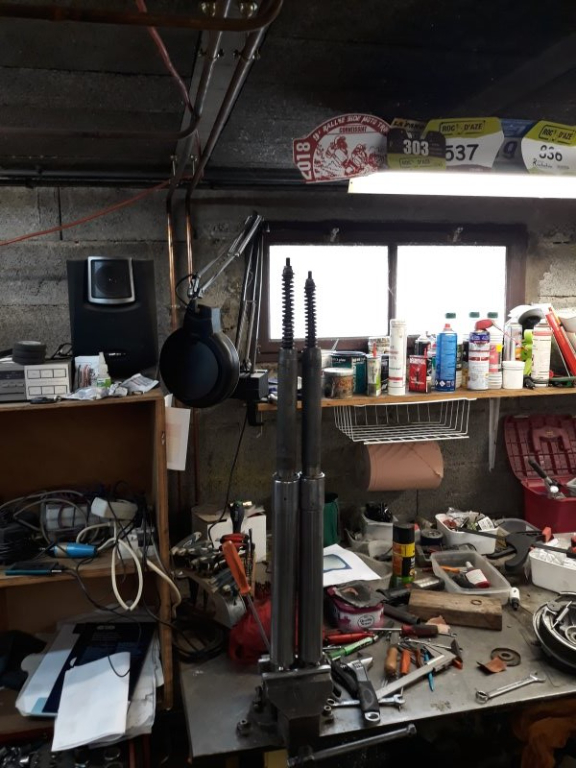

dépose de la fourche, encore une bizarrerie, j'ai un ressort (et sa tige) qui est plus court à gauche qu'à droite ?!? Normal ? ou usuel ?

non ce n'est pas normal, d'habitude c'est l'inverse.

[westy64]

En fait, ce qui compte, c'est l'angle formé par la biellette du bras oscillant avec le tirant.
Pour le maximum de force, on doit osciller autour de 90° (moins de 90° en début de course, plus de 90° en fin de course) : c'est ce que fait apparaitre ton schéma.

pas seulement, c'est aussi la position de la biellette intérieure (celle qui tire la tige qui va au frein).
et le sujet n'est pas uniquement la force, mais la course finale de la dernière tige, qu'il faut maximiser, sans quoi ta pédale peut aller en butée sans avoir appliqué assez de force aux garnitures.

[laurentg]

En fait, ce qui compte, c'est l'angle formé par la biellette du bras oscillant avec le tirant.
Pour le maximum de force, on doit osciller autour de 90° (moins de 90° en début de course, plus de 90° en fin de course) : c'est ce que fait apparaitre ton schéma.

pas seulement, c'est aussi la position de la biellette intérieure (celle qui tire la tige qui va au frein).
et le sujet n'est pas uniquement la force, mais la course finale de la dernière tige, qu'il faut maximiser, sans quoi ta pédale peut aller en butée sans avoir appliqué assez de force aux garnitures.

Oui, cette histoire de 90° s'applique également à la biellette intérieure

[laurentg]

Suite des investigations sur l'allumage :

Le condensateur était pas en bonne forme (contrôle à l'ohmmètre, la résistance est élevée . . . )

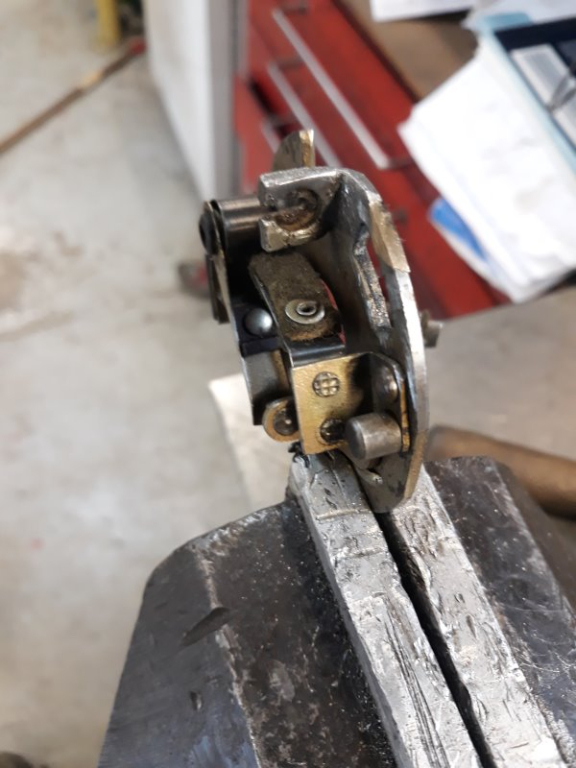

Pendant que j'y suis, j'avais un peu de jeu radial entre platine rupteurs et alèsage d'allumeur : petit rechargement au laiton pour diminuer le jeu :
