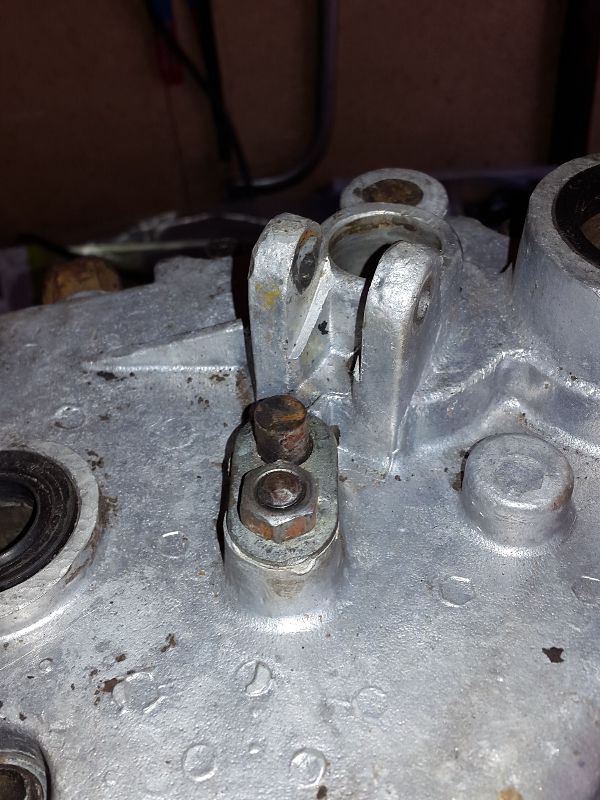

slt a tous, j'ai commencé a démonté la boite et je comprend pas a quoi sert et si elles doivent s’emboîte la premier photo on voit un piston avec un écrou quand j'embraye le bras actionne la tige qui pousse l'embrayage et on passe les vitesse .

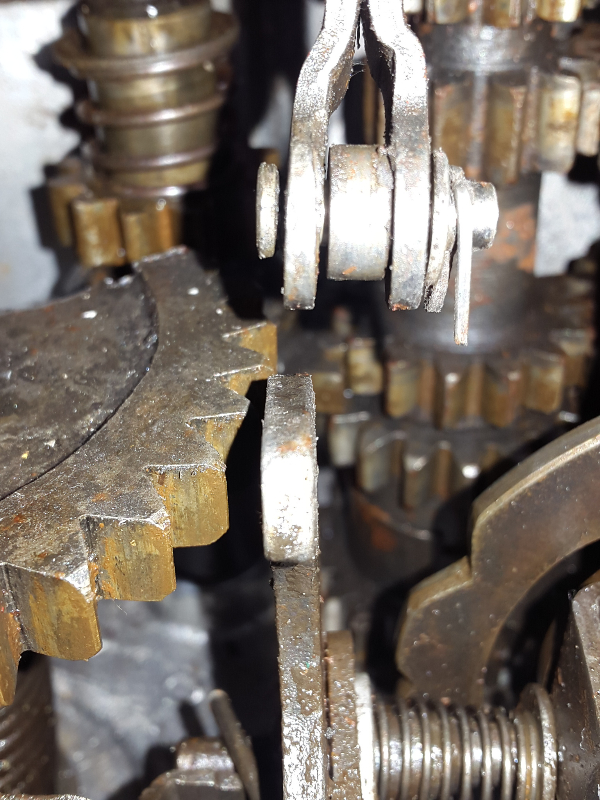

mais apparemment il pousse aussi le piston qui se situe au dessus de l’écrou et quand on regarde la 2 photo la fourchet doit elle être dans l'axe de la pièce situe en dessous ?



[Guy et Claudette]

Salut,
Pas trés clair ta demande, il est vrai que je ne connais pas la boite Dniepr à débrayage automatique.
Attention, quand tu dis j'embraye c'est plutôt débrayer et quand le levier d'embrayage pousse le mécanisme d'embrayage il ne peut pas pousser également le petit piston au dessus de l'écrou.
C'est quand tu agis sur le sélecteur de vitesse que le petit piston pousse le levier et actionne l'embrayage, pour débrayer automatiquement.
A voir avec les spécialistes

[erwanotin]

je comprends s'est pas évident. moi je dis j'embraye pour passer une vitesse . et sur la deuxième photo je voulais juste ca voir la position de la pièce du haut par rapport a celle du bas. pour moi je suppose qu' elle chevauche ?

[erwanotin]

je poste cet photo pour a voir votre avis

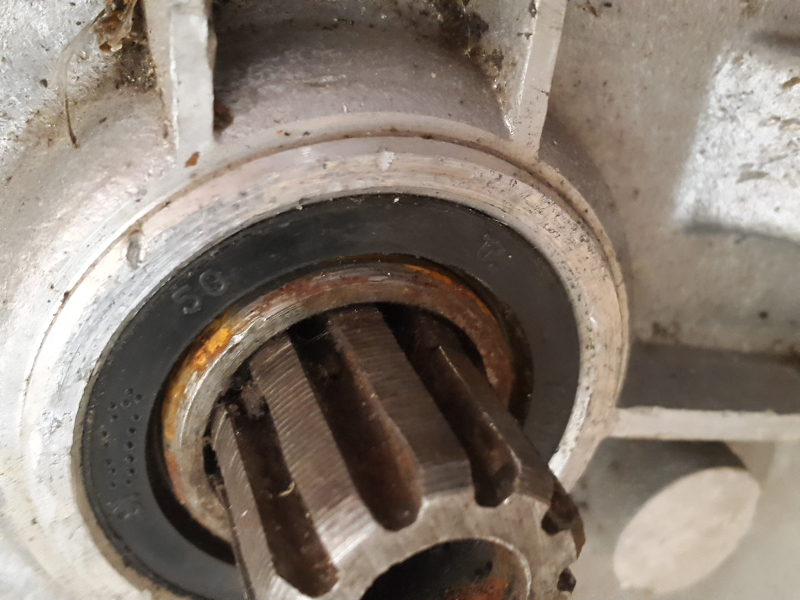

pour savoir si il y a un roulement au niveau de cet axe s'est la sortie de boite cote embrayage

[Guy et Claudette]

Je ne veux pas t'ennuyer, mais va falloir que tu révises ton vocabulaire
Sur la photo de cannelures, il devrait y avoir un roulement à l'intérieur de la boite (c'est le cas chez Oural), par contre ce n'est pas la sortie de boite mais l'entrée, ce qui correspond à la sortie moteur.

[Kreuzhof]

Je t'invite à regarder ici.

http://forum.dnepr-ural.fr/viewtopic.php?f=6&t=461

Tout est dit y compris les plans de coupes de la boite.
Il y'a en page 1 un sommaire avec tous les sujets abordés.

A partir de la page 6, ca parle de boîte.
Bonne lecture.

[erwanotin]

bonsoir kreuzhof quand tu as remonter la platine de commande de vitesse . tu l'as mit en position point mort? ou est ce que ça n'a aucune importance pour la suite en positionnant les fourchette pour l'arbre secondaire .
car je suis en fasse de remontage et s'est la seul chose au quel j'ai fait pas attention. merci

[Guy et Claudette]

A mon avis, aucune importance, je n'ai jamais fait attention à ce genre de chose.
Par contre le plus délicat c'est de bien positionner la fourchette du sélecteur dans l'ergot de commande (j'ai peut-être pas les bons termes)

[erwanotin]

slt , qui a déjà monté une boite de vitesse avec marche arriéré ?
car moi ça rentre pas la transmission est de travers

[jolijojo]

Cela peut-il t'aider ?
