E - Le circuit aspersion - au niveau du maneton Ar de vilebreqin (proche de la rondelle-reservoir centrifuge du palier AR de vilebrequin

Nous avons vu dans la partie précédente, que l'huile faisait "glouglou" dans le trou (3) ( ca rime !)
de la rondelle (toute ressemblance avec des situations connues ne seraient que le fruit du hasard )

E1 trou glouglou.JPG (28.64 Kio) Vu 238 fois

? Mais qu'y a-t-il derrière cet orifice ?

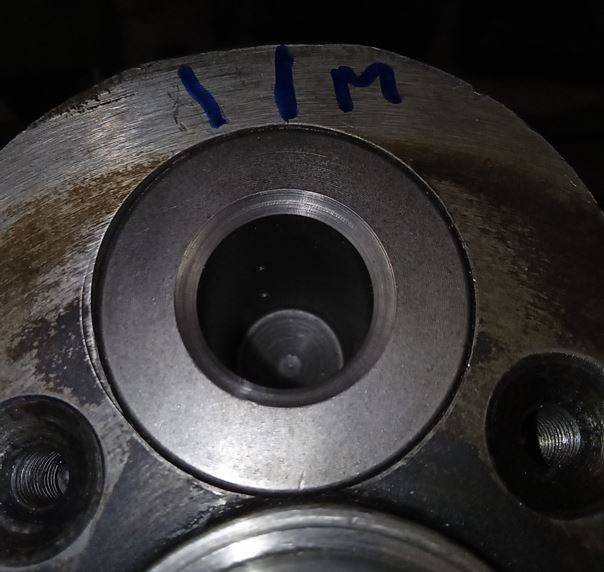

La joue AR du vilebrequin,
et,
correspondant à cet orifice dans la rondelle, ceci :

E2_joue AR.JPG (50.1 Kio) Vu 238 fois

cad, le maneton de vilo (représenté, avant le réassemblage du vilebrequin, sur le coté D de la photo après) :

E3-maneton avt montage.JPG (27.64 Kio) Vu 238 fois

On comprendra bien que la bielle est articulée autour de "axe solide" qu'est le maneton. On comprendra aussi, que cette articulation est rendue possible, par un roulement particulier (ensemble cage + rouleaux).

Mais pourquoi ce maneton est creux, et pourquoi ce creux est du coté de la rondelle ?
(et pourquoi on cause de mécanique, dans ce chapitre lubrification ?)

Parce que si on regarde, de tres pret, en mettant plus de lumière dans le creux interieur du maneton, il y a ..


2 trous-trous ! Comme on le voit aussi sur la pièce neuve, de la photo avant.

E5- trous detail.JPG (10.64 Kio) Vu 238 fois

Donc cela indique, que l'intérieur du maneton est AUSSI un "réservoir d'huile temporaire" (comme l'est la rondelle centrifuge).

[JiFou]

question : comment ça se Remplit, ce "reservoir temporaire" ?

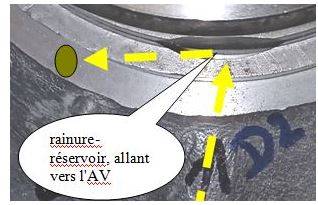

1- par les gouttes arrivant du "reservoir" rondelle AR, (voir image après), en GLISSAGES éliptistes vues avant (c'est le "slide" pour les skateurs !)
et
2- par le jet direct sortant du palier AR à 90 °, quand ce trou arrive en face du jet, cad une fois par tour de vilo

( cf rappel du schéma 1 - c'est la goutte verte)


Pour préciser, ca se remplit, à partir de quel moment ? ?

1 - soit, pour les gouttes venant de la rondelle centrifuge
à partir d'un niveau mini dans la rondelle (et oui ca se remplir de l'exterieur vers le centre). Ce niveau mini correspond au bas du trou sur la rondelle (repère A)
......
jusqu'à un niveau maxi de la rondelle (que sera le bord int de la rondelle - repère B)

2 - soit par les gouttes en direct du palier AR, quand le trou de la rondelle est en face du "jet" du palier AR (repère C)


On a donc 2 facons de remplir
- en direct par jet alternatif depuis la cavité du palier Ar de vilo
- et par "splach" par la rondelle centrifuge.

Qui sera le plus efficace, dans le remplissage ?
Certainement le jet direct, mais ca pourra varier, suivant la température de l'huile, la vitesse
du moteur . Et la poussée des dents des poules ?
A +

[Kreuzhof]

Plutôt avec l‘âge du capitaine.

[JiFou]

question : quand est-ce que ça sort du "reservoir maneton", pour lubrifier vers la bielle " ?

On pourrait penser, que depuis ce reservoir d'huile temporaire, interne au maneton creux,
les "2 gouttes" issues des 2 trous, ressortent, en fonction du cycle "bizaroide" des moments de remplissages
(du style : je rentre je sors, tu rentres tu sors, chacun son tour, après vous, mais non, etc...)

Faux, car si l'on regarde une bielle tournant autour de son axe dans un vilebrequin en rotation
placé à une position au hasard, (admirez la splendide fleche jaune papier !)

E8_sortie maneton.JPG (47.99 Kio) Vu 40 fois

on voit que,
quelque soit la position de la bielle, et quelque soit la position du vilebrequin,

la force centrifuge du maneton (= tete de bielle) ainsi que les 2 trous de passage d'évacuation d'huile, sont toujours situés, dans le prolongement axe de vilo - axe de maneton (fleche JAUNE papier) (normal c'est sur dans la meme pièce mecanique)

Maintenant, si on change d'axe de repère et que l'axe du maneton devient le centre (du monde ?),
on s'apercoit cette fois, que la bielle fait bel et bien le tour complet du maneton, et que tous les endroits de l'exterieur du maneton, et donc de l'interieur de la tete de bielle, recoivent de l'huile en provenance des 2 trous.

C'est dingue, non ?

La conclusion est que toute la surface entre le maneton et la tete de bielle est COMPLETEMENT huilée, dès que le moteur est en rotation.

Il n'y a pas de position meilleure que d'autre du vilebequin, qui lubrifierait la bielle !

Il y aura seulement l'influence de la vitesse de rotation du vilo (qui augmentera la force centrifuge, et donc augmentera la distance de projection de l'huile, et ou la quantité projetée).

Un mot, si vous en etes arrivés à lire jusque là, vous avez bien mérité votre apéro !

Peut etre a bientot, si vous ne vous vous etes pas endormis ....
