bonjour
j'ai démonté le frein de direction .

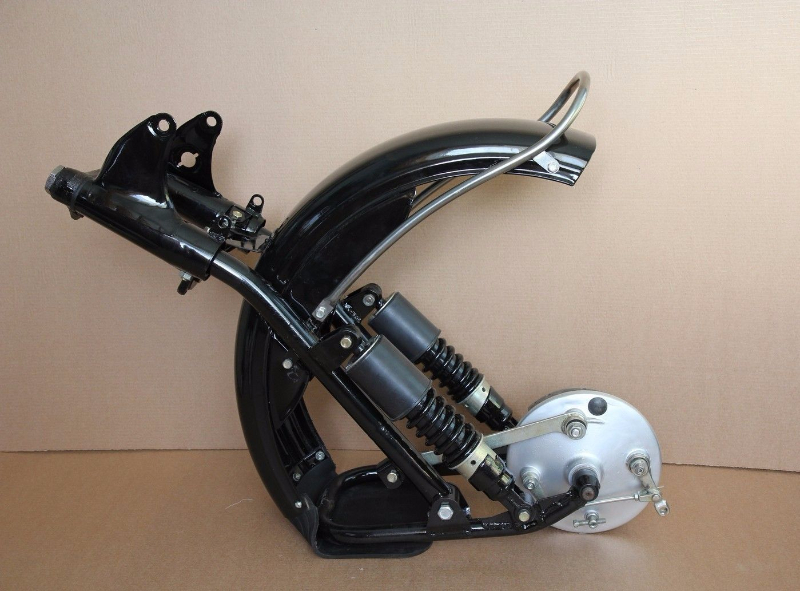

avec une fourche de ce type

et un ensemble comme ça.


mais pour le remontage, je ne voit ou se met la fourche de la pièces (8323)
j'ai rien a glisser dedans .
je sus bien dans un l'étron .
si il y a une photo je prend
merci

[Guy et Claudette]

Et bien moi de mon côté je ne vois pas bien ton image, impossible d’agrandir contrairement à la photo de la fourche, alors le n°8323 ??
Mais je pense avoir compris ton problème, la fourche comme tu dis ne peut aller que sur le châssis, un point fixe, sinon ton frein ne sert à rien.
Et dans mon cas cette pièce est percée et boulonnée sur le cadre

Par contre très important, (je ne voudrais pas jouer du modérateur,) mais ta question, t'aurais dû la mettre avec ta présentation Par ici ainsi déjà on pourrait facilement retrouver ta machine et puis ici tu es sur un post qui donne la solution, et rien ne dit que tu auras une solution à ton problème et ainsi ça risque d'embrouiller le visiteur non averti.

[Guy et Claudette]

J'ai trouvé autre chose

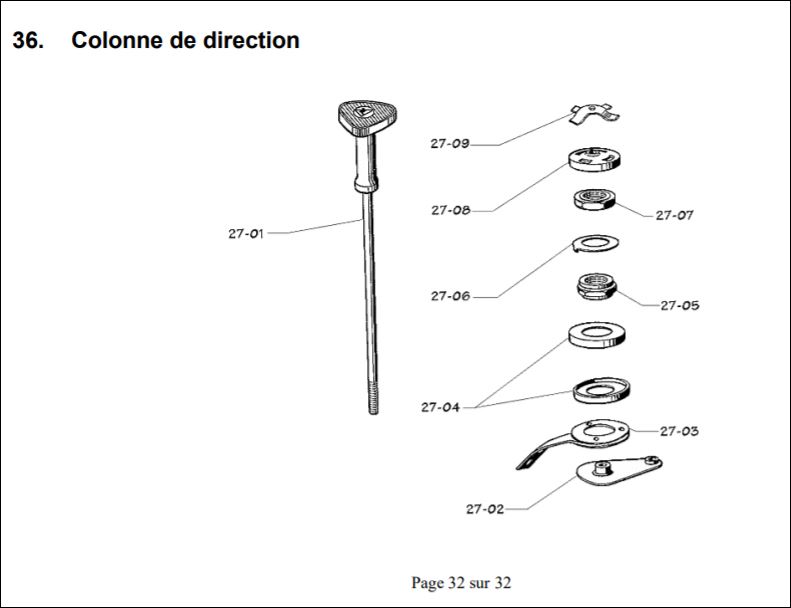

Deux pièces, 27-02 et 27-03
La 27-02 étant l'écrou doit se fixer sur le cadre
La 27-03 est boulonnée avec le klaxon

Ai-je bien répondu ?

Tu trouves tout ça sur l'ancien site http://dnepr.ural.free.fr/revues-techniques.htm

[Yapalfeu]

bien bien ,
donc si j'ai une question, je la met en présentation.
bon pas de blême, j'ai cru la mettre en "entretien et restauration"
a plus bon WE

[Guy et Claudette]

T'as tout compris,
Mais c'est pas grave, le principal est que tu puisses rouler

[Yapalfeu]

je viens de re.regarder je n'ai rien qui vient de cadre pour le rattachement
de cette fameuse pièce fourchue .

tant pis.

[Guy et Claudette]

Pourrais-tu faire une photo de ta pièce fourchue et de l'endroit susceptible de recevoir cette pièce

[Yapalfeu]

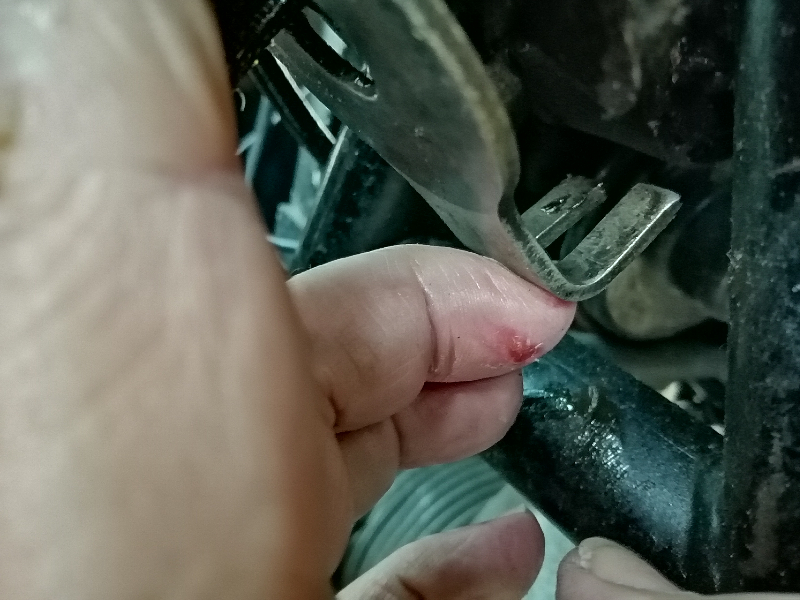

pièce que je nomme de fourchue

vue de dessous (té de fourche inférieur ) avec l'axe fileté du frein de guidon

avec la pièce qui doit êtres maintenu

j'vois pas comment la raccrocher au cadre

[Guy et Claudette]

Effectivement y'a un problème, voici ce que j'ai d'origine




Sinon t'as plus qu'à bricoler pour fixer cette pièce, sinon ton frein ne servira à rien

[figue]

Pas grave si tu ne peu pas monter le frein à friction : tu as deux bon vérin pour y tenir en ligne TES BRAS ! Sur nos side avec ce type de fourche , le guidon danse sur le premier rapport et tout rentre dans l'ordre avec la vitesse . Laisse la direction vivre et elle te guidera sans effort supplémentaire . De toute façon les freins à friction ne marche pas longtemps et son juste la pour rassurer
