Allumage électronique pour DNEPR K750

[westy64]

l'usinage du gougeon

[manugarnier]

[quote="westy64"]

Saurais tu me dire comment raccorder les fils de l’allumage électronique ?

[manugarnier]

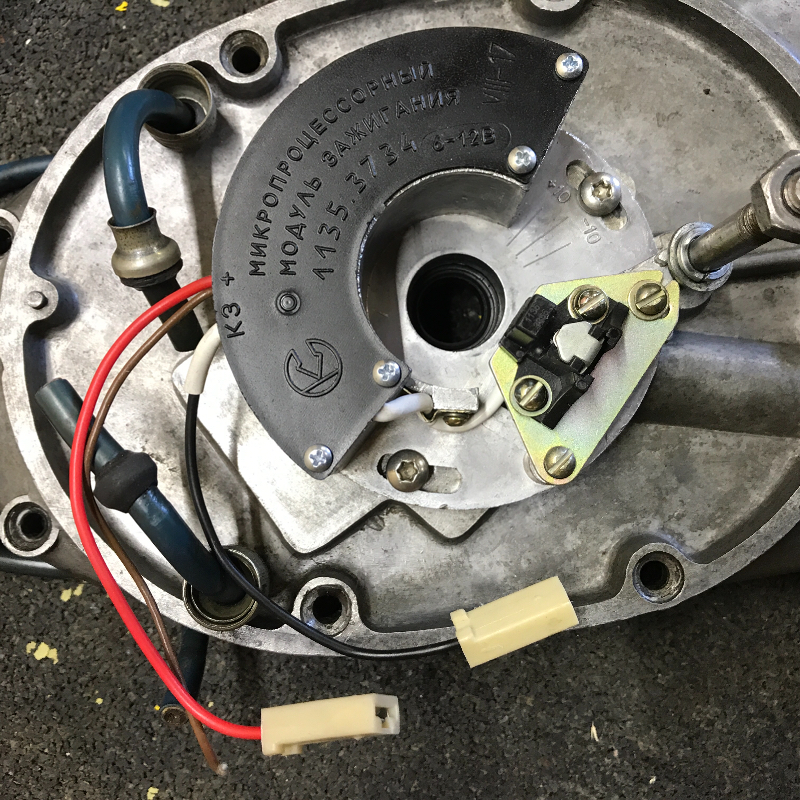

Ou dois je raccorder ces fils : rouge noir marron ?

[manugarnier]

Ou dois je raccorder ces fils : rouge noir marron ?

[westy64]

noir et marron sur la bobine, sans t'embêter avec la polarité (il n'y en a pas).
le marron doit recevoir un + qui va alimenter ton module (ancien + contact qui alimentait la bobine).

[manugarnier]

noir et marron sur la bobine, sans t'embêter avec la polarité (il n'y en a pas).
le marron doit recevoir un + qui va alimenter ton module (ancien + contact qui alimentait la bobine).

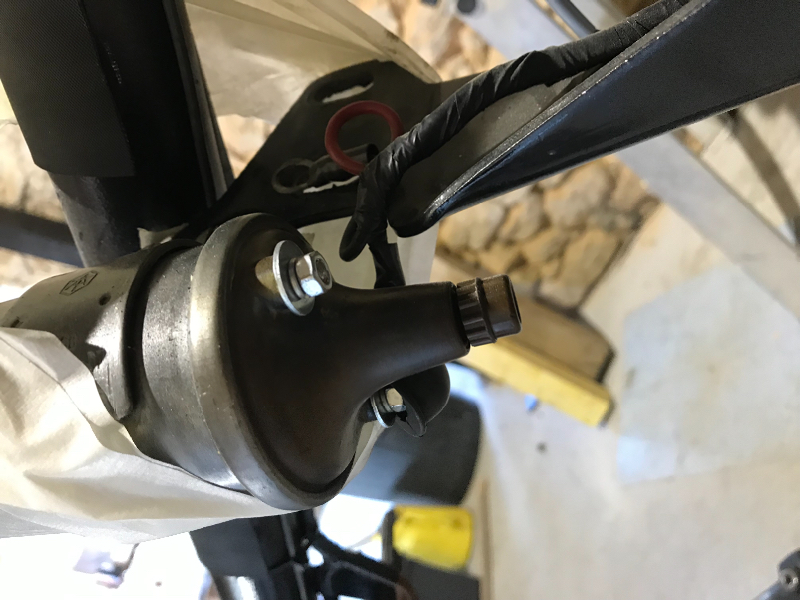

Tu parles de cette ancienne bobine ?

[westy64]

Yes.

[manugarnier]

Yes.

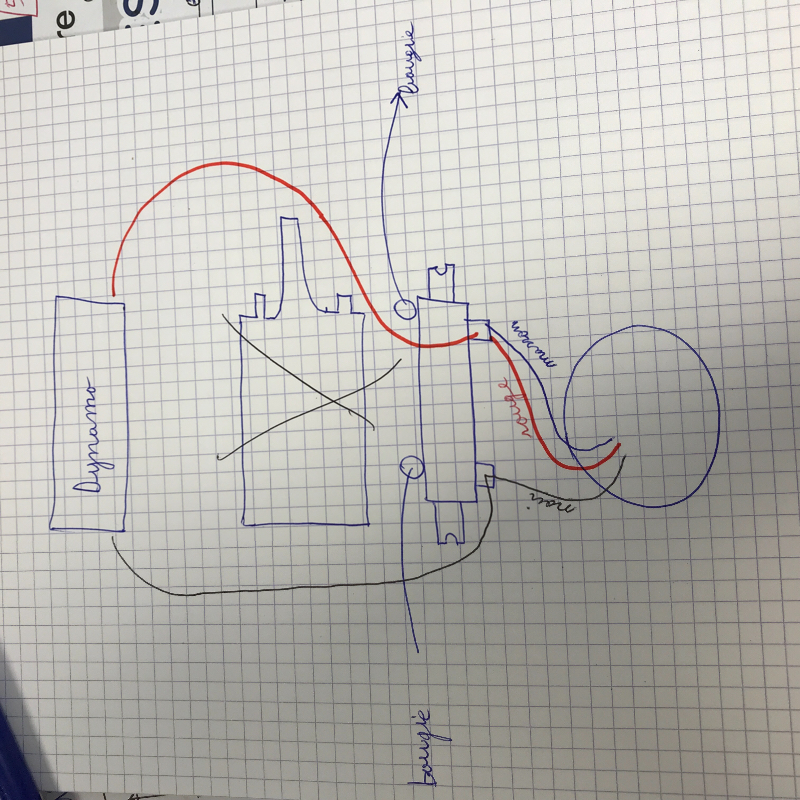

Voici le schéma ,

L’ancienne bobine est donc supprimée et le noir et rouge qui l’alimentaient sont maintenant relié à la nouvelle

[westy64]

Non, la bobine ne doit pas être reliée en direct à la dynamo.
Je modifie ton schéma et te le renvoie


[Sacha]

Bonsoir à tous !

Parmi ces types de comparateur lequel est le plus approprié pour effectuer les mesures de course du piston ?


Si j'ai bien compris vous avez utilisé le modèle sans "embase" mais comment faites vous effectuer une mesure bien "droite" ?

Amicalement,
